【Dataiku】手書き文字画像認識をノーコードでやってみる

2025/02/26


はじめに

SIGNATEの練習問題：手書き文字認識をDataikuでやってみました。

URL：https://signate.jp/competitions/100

本記事では、Dataikuを使用して、ノーコードで手書き文字認識を行うための実装手順について解説します。

概要

手書き数字の画像データに対して、10種類のラベルの1つを割り当てるモデルを作成する

データ
  1. 種別：画像
  2. サンプル数：60,000
使用データ(データのダウンロードはこちら)
  1. 学習用画像データ
  2. 学習用画像データとラベルIDの対応表
  3. 評価用画像データ
評価指標
  1. 正解率(Accuracy)
投稿方法
  1. １列目に評価用画像データのファイル名、２列目に予測したラベルIDを記入したファイル。
  2. ヘッダなしの.tsv形式で提出。

使用するレシピ

Visual recipes

List Folder Contents：フォルダー内のファイルパス、ファイル名などを取得

Prepare：様々なデータ処理が可能

Concatenate columns：指定した列をConcatする

Join：結合

Lab

Image Classification：画像分類

Other receipes

Score：testデータに対するスコアリング

使用するモデル(Image Classification)

畳み込みニューラルネットワーク(CNN)を用いて、画像分類を行いました。

<CNNとは?>

主に、畳み込み・プーリング・全結合という３つの層からなり、画像分類の際に用いられます。

  1. 畳み込み

    画像の小さな領域ごとに特徴を抽出します。(例：色、形、模様など)

  1. プーリング

    抽出した特徴を圧縮して、データのサイズを小さくします。

  1. 全結合

    画像が何を表しているか判断し、分類します。

ハンズオン

前準備

Folderの作成
DATASETからFolderを選択して、train用とtest用のFolderをそれぞれ作成します。
Folder作成画面
Folderへのデータ追加
作成したFolderに、それぞれtrainデータとtestデータを加えます。 train_Folder：train.zip
train.zip

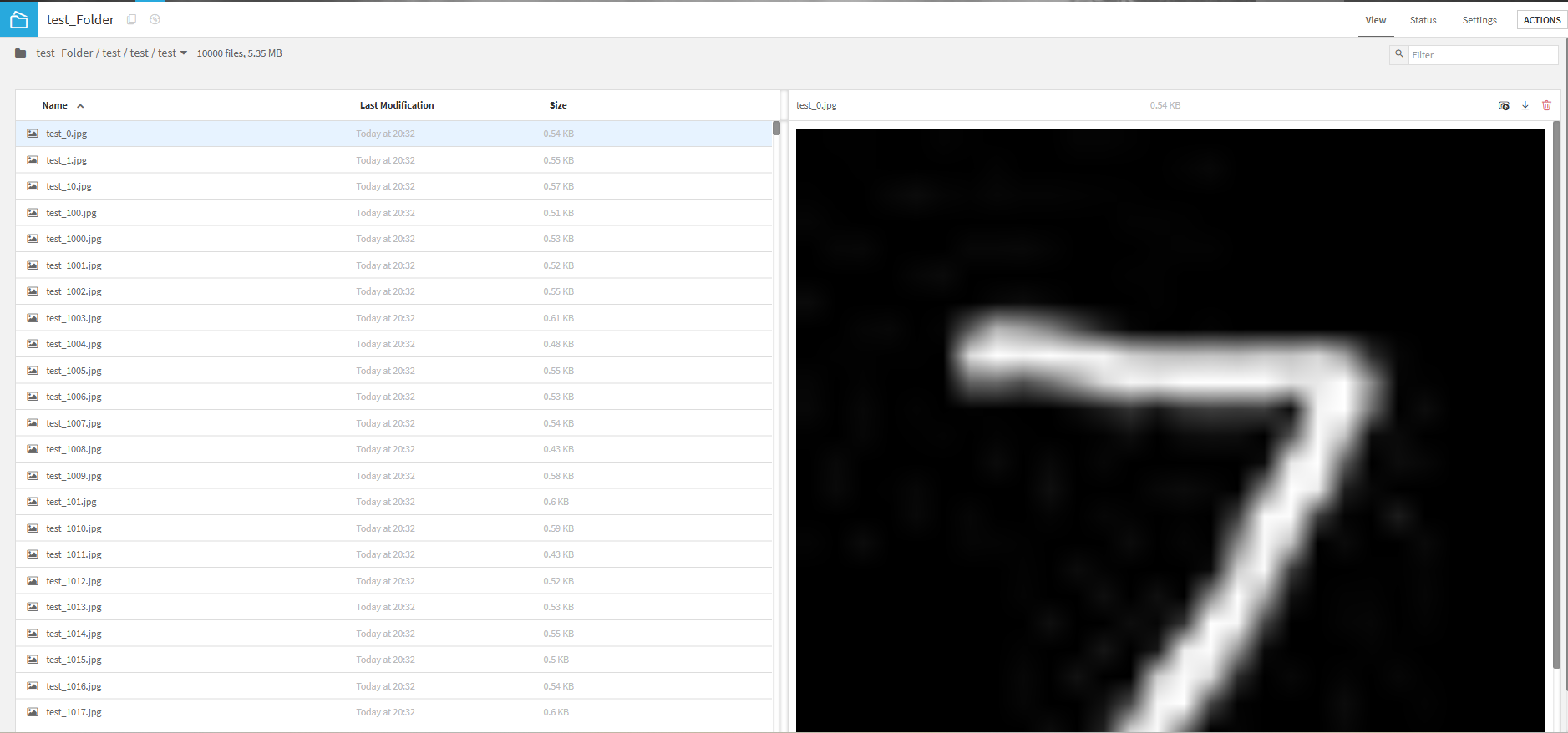

test_Folder：test.zip
test.zip
Folder Contentsの取得
それぞれのFolderに対して、List Folder Contentsレシピを用いてpath情報などを読み込みます。 まず、List Folder Contentsを選択します。
List Folder Contents 選択
次に、再度List Folder Contentsを実行します。
List Folder Contents 実行結果
出力結果：train_folder_files
train_folder_files 結果
train_masterの読み込み
DATASETの「Upload your files」からtrain_masterを読み込みます。
train_masterの読み込み

実装

train_masterとの結合処理
train_Folder内の.pngファイルに対して、train_masterを結合しCategory_idを付与します。 （※Prepareレシピを用いて、結合句を作成します。train_masterのfile_name列は「ファイル名+.png」のため、その形式に整形する必要があります。） まず、Concatenate columnsを用いて「ファイル名+.png」の値を作成します。
column to concatenate：basename、extension
Delimiter to use：.
Output column：file_name
Concatenate columns の設定
出力結果：train_folder_files_prepared
train_folder_files_prepared 結果
Joinレシピによる結合
Joinレシピを用いて、train_folder_files_preparedとtrain_masterを結合します。
Joinレシピ 選択画面
Join設定
Left：train_folder_files_prepared(file_name)
Right：train_master(file_name)
How：内部結合
Join設定
出力結果
Join出力結果
最終出力：train_folder_files_joine
最終結合結果

LabによるImage Classificationでのモデル構築

LabのImage Classificationを用いて、画像分類モデルを構築
まず、Labをクリックします。
Labクリック
次に、Image Classificationを選択します。
Image Classification 選択
Image Classificationの設定
select target：category_id
Image folder：train_Folder
Image Classification 設定結果
Basic設定（Target設定）
Basic設定
*filter displayed classesを選択すると、category_id毎にフィルターをかけることができます。（例：3でフィルター）
フィルター設定
Train（データ量が多いためサンプリングしています）
Train設定

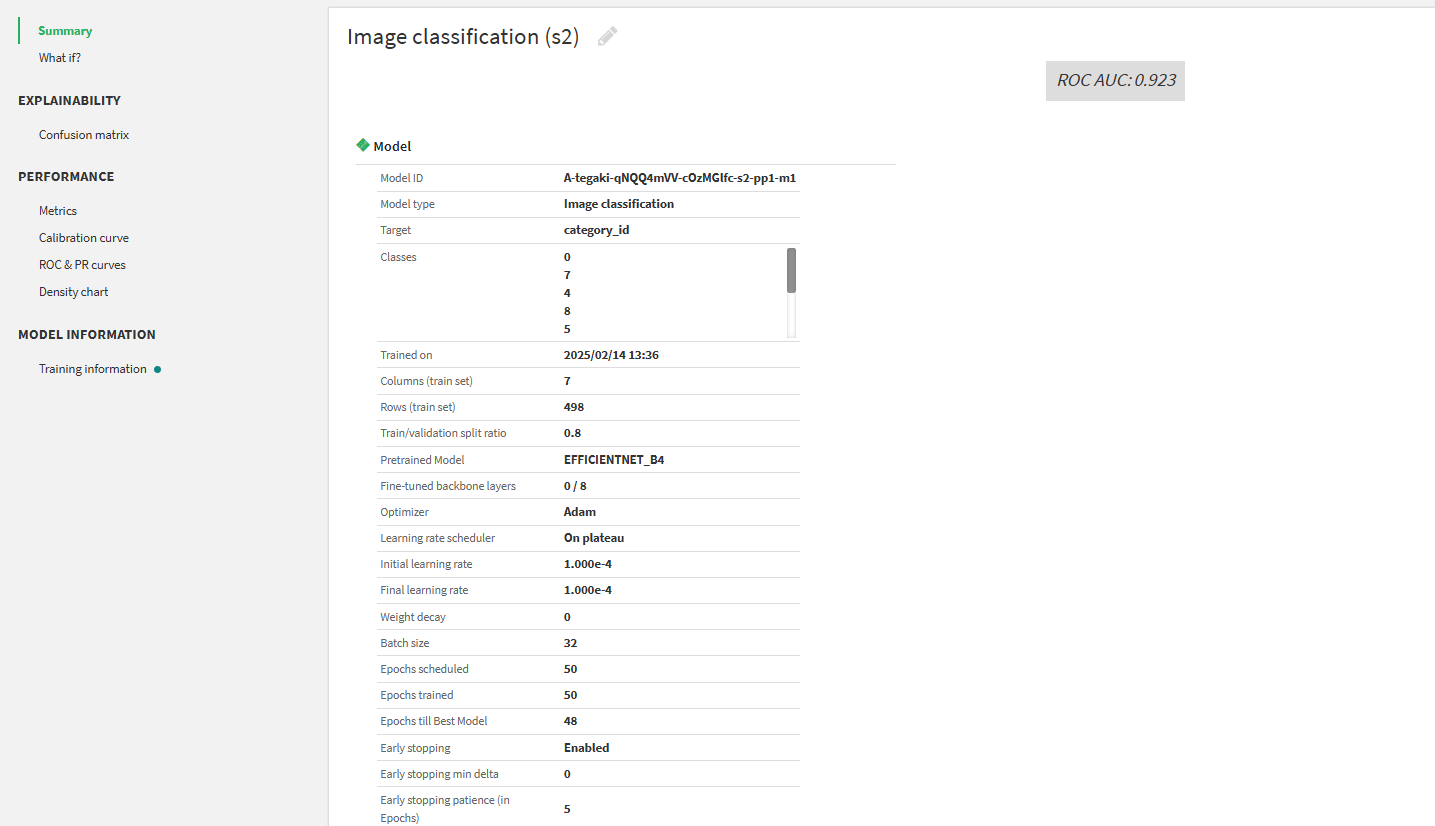

Summary画面
Summary画面
EXPLAINABILITY：Confusion matrix
Confusion matrix

デプロイ

作成したモデルをデプロイ
まず、DEPLOYをクリックします。
DEPLOYクリック
次に、CREATEをクリックします。
CREATEクリック
Scoreを選択します。
Score設定
Input dataset、Managed folderを選択して、CREATE RECIPEをクリックします。
CREATE RECIPE設定

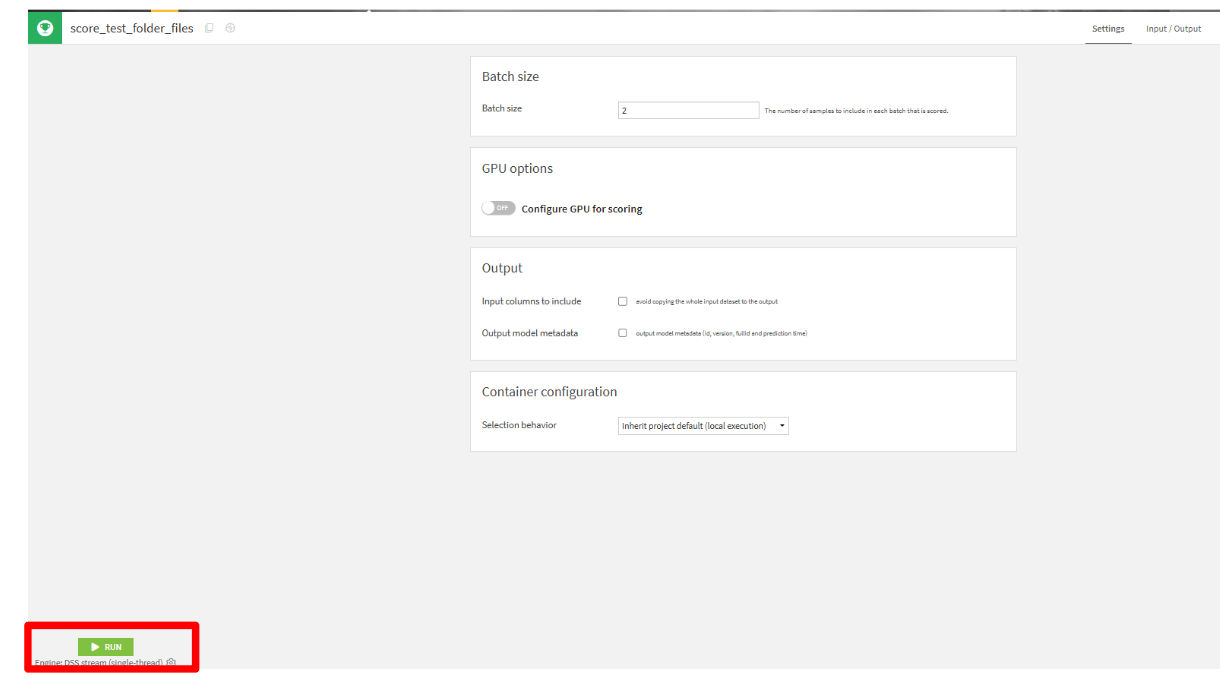

最後に、RUNをクリックします。
RUNクリック
出力結果：test_folder_files
test_folder_files 結果

提出

提出する列の絞り込み
まず、Prepareをクリックします。
Prepareクリック

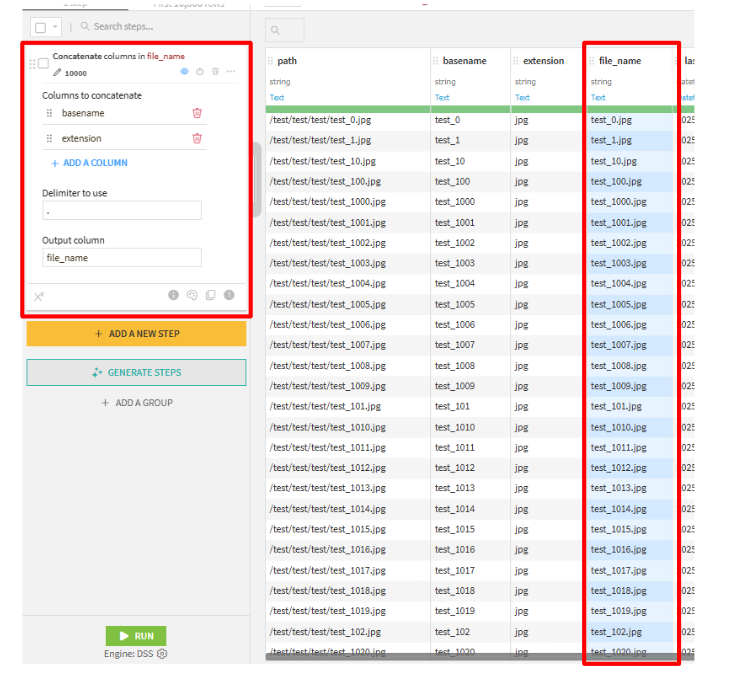

次に、Concatenate columnsを用いて「ファイル名+.png」の値を作成します。
column to concatenate：basename、extension
Delimiter to use：.
Output column：file_name
Concatenate columns 設定
不要な列を削除します。
不要な列削除
出力結果：test_folder_files_scored_prepared
出力結果
Export
Export処理を実行します。
Export画面
次に、DOWNLOAD設定を行います。
Format：csv(*.csv)
Separator：\t
With header：チェックを外す
DOWNLOAD設定
最後に、ファイル名を.tsvに変更して保存します。
ファイル名変更
SIGNATEでの提出
提出するファイルを選択して、投稿をクリックします。
SIGNATE 提出画面

スコアの確認

結果として、46％の手書き数字を正しく分類するモデルをノーコードで作成することができました。
スコア確認

改善案

モデルを構築する際に、Data Augmentationタブで以下の項目を変更すると、精度向上につながる可能性があります。

  1. Color：色の拡張を有効にする（色相、コントラスト、明るさを変更）
  2. Affine：画像の反転を適用
  3. Crop：画像をランダムに切り抜く

また、トレーニングデータはサンプリングして使用していましたが、データ量を増やすことでさらなる精度向上が期待できると思います。

その他、クラスリバランスを行い、全ての数字が教師データに均等に含まれるようにするなど、試すことができることはたくさんあります。

感想

Dataikuで画像分類モデルを完全ノーコードで構築できるため、コーディングするよりも簡単に実行できます。特に初学者にとっては、手軽に機械学習を体験できる点が魅力だとおもいます。

今回の全量データでモデルを構築する際、インストール版では約2日かかりました。そのため、モデル構築の際にTrainingタブのPretrained modelでEfficientNet B0を選択したり、Cloud版を利用することで、学習時間を短縮できるかもしれません。

画像分類は、物体検知や顔認証、部品の異常検知などの様々な業務に応用可能な分野です。

みなさまもこの記事をきっかけに、Dataikuで画像分類を試してみてはいかがでしょうか？
